3．5剪切時間
　　剪切時間在改性乳化瀝青的生產(chǎn)制備環(huán)節(jié)中，是一個重要的工藝參數(shù)。時間過短，瀝青乳化不充分，乳液明顯有顆粒感；時間過長，浪費資源，且乳液性質(zhì)不會得到明顯改善。如圖8所示：隨著剪切時間的增加，起初乳液篩上剩余量急劇減小，乳液儲存穩(wěn)定性明顯提高；但隨剪切時間繼續(xù)增加，這種變化不再明顯。綜合考慮乳液性能及經(jīng)濟性，在以上試驗條件下，較合理的剪切時間為10min左右，不宜超過15min

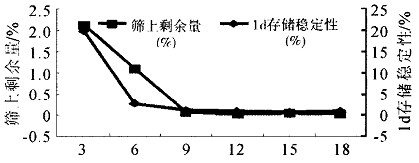

　　圖8剪切時間一乳液篩上剩余量及1d儲存穩(wěn)定性圖
　　4結(jié)語
　　(1)生產(chǎn)改性乳化瀝青，應(yīng)盡量避免引入空氣，防止產(chǎn)生泡沫，不可避免時，可采用化學(xué)手段消泡。
　　(2)將瀝青加熱到流動狀態(tài)，能方便地加入到皂液中即可。制備皂液時，有機穩(wěn)定劑應(yīng)先于乳化劑加入，無機穩(wěn)定劑隨后，依次是乳化劑、鹽酸，SBR膠乳最后添加，添加前搖勻。
　　(3)油水比僅對蒸發(fā)殘留物含量以及蒸發(fā)時間有較大的影響，皂液pH值對乳液篩上剩余量、標(biāo)準(zhǔn)粘度、存儲穩(wěn)定性以及蒸發(fā)殘留物延度都有著較明顯的影響。在該乳液配伍下，油水比60：40較為合理，皂液最佳pH值為2．0。
　　(4)以3％(折純后)的SBR膠乳添加量，制備改性乳化瀝青，合宜的剪切速度為7500～8000r／min，合理的剪切時間為10min左右，不宜超過15min
　　參考文獻：
　　[1]宋哲玉，徐培華．改性乳化瀝青生產(chǎn)工藝的優(yōu)化[J]．石油瀝青，2004(5)：35—37．
　　[2]肖晶晶．微表處改性乳化瀝青及混合料性能研究[D]．長安大學(xué)碩士學(xué)位論文，2007．6．

 2/2   首頁 上一頁 1 2
