[摘要]簡要介紹了龜石灌區續建配套與節水改造工程概況，并剖析渠道設計理論、原則及過程，總結經驗，闡述在該工程上的應用。
　　[關鍵詞]龜石灌區；優化；方案比較；斷面；襯砌
　　[中圖分類號]
　　
　　1工程概況
　　龜石灌區位于廣西東北部，地處廣西賀州市鐘山縣、八步區境內。是以龜石水庫為主，12個中小型水庫、3處引水工程、16處提水工程為輔的“長藤結瓜”型灌區，設計灌溉面積為30.45萬畝。渠道設計流量：0.2～22.0m3/s，渠道為4~5級建筑物，附屬建筑物按過流流量分別定為4~5級。由于原設計標準低，渠系建筑物配套不全，工程老化，破損嚴重，1998年灌區實際灌溉面積僅為17.98萬畝，灌區抗旱能力不高，灌溉保證率低，灌區效益未能充分發揮。經過四十多年的沖刷與滲漏，造成現渠道邊坡不穩定、滲漏孔洞多，渠道水利用系數較低，已嚴重影響農田灌溉。為解決渠道滲漏及抗沖能力差的問題，必須采取防滲襯砌措施，以達到節水，提高渠道水利用系數，提高水資源的綜合利用價值。工程任務是根據渠道現狀，主要對現渠道斷面進行清淤、放坡、襯砌，以滿足過流能力。
　　2設計原則
　　在原有的渠系基礎上進行續建配套與節水改造，依此，渠系工程布置按以下原則設計：⑴保持原渠線，局部過于彎曲處適當栽彎取直；⑵在彎道段，如彎道曲率小于5倍水面寬度時，采取順凸岸漸變橫向降坡的方法；⑶在不改變渠道過水?dāng)嗝娴那闆r下，通過渠道防滲技術措施，提高渠道輸水能力；⑷力求上下斷面連接順暢，水流流態好；⑸盡量節省工程投資，少占耕地；⑹確保工程安全，運行可靠。
　　3斷面尺寸設計
　　3.1橫斷面設計
　　渠道斷面設計的關鍵是確定符合要求的斷面尺寸，即定出斷面形狀、底寬b及正常水深h。斷面形狀與濕周有關，在面積相等的幾何圖形中，周長短的濕周小，半圓形斷面渠道比矩形斷面渠道濕周小。在其它條件相同情況下，半圓形斷面比矩形斷面過流能力大，梯形斷面濕周及過流能力介于半圓與矩形之間。梯形渠道對地質條件有很好的適性，邊坡系數m可以根據地質條件及襯砌型式調整。在該工程設計中盡量采用梯形斷面，渠道改造邊坡系數保持同原渠道基本一致，因渠道經歷長時間考驗，不穩定部分逐步被沖刷、滑塌掉，現狀渠道邊坡趨于自穩狀態。設計中小流量渠道及支渠尾部適當采用矩形斷面，減小過水面積，抬高過水水深，以滿足灌溉要求。
　　渠道寬深比a選擇，原則上應按水力最優斷面進行設計，使土石方量和襯砌工程量最小。水力最優斷面具有比較窄深的特點，當用于較大渠道時，開挖超過一定深度，施工就很困難。所以像干渠這種大渠道盡量選取較為寬淺的斷面，使寬深比a>a最優。但對山坡較陡的盤山渠道，為了避免過大的劈山土石方量，按水力最優斷面進行設計，采用較為窄深式斷面。
　　斷面形狀參數計算，渠道斷面不變的渠道各水力要素按明渠均勻流公式計算，擬定幾組斷面尺寸進行試算，漸變段按明槽恒定漸變流公式計算，計算公式分別如下：

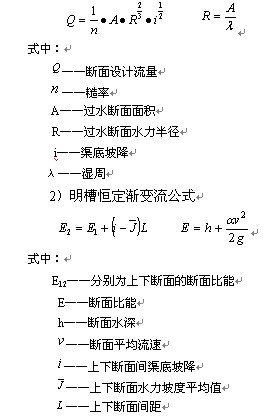

　　1）明渠均勻流公式
　　
　　渠道超高分別按土石壩公式和《灌溉與排水工程設計規范》（GB50288—99）中渠頂超高公式計算，選取獅洞干渠11+183斷面（Q=1.730m3/s）計算，計算公式如下：
　　
　　　　                         渠道超高計算成果表


　　規范公式計算的渠道超高值大，且超高基面較高。根據龜石灌區多年的運行情況，避免渠道挖方或回填太多，并適當預留山區渠道行洪高度，擬定西田口引水渠、西干渠、獅洞干渠及黃田支渠超高0.6m，擬定東五支渠、東六支渠超高0.5m，擬定東二支渠、東四支渠超高0.4m，超高基面為渠道正常水面。這與按土石壩公式計算的渠道超高基本相同。
　　3.2縱斷面設計
　　渠道斷面設計關鍵在于確定渠道縱坡i。從明渠均勻流公式可知，當渠道設計流量一定時，如果選擇較大的渠道縱坡，可以減小斷面尺寸，但會引起控制面積減小，流速加快，可能引起渠道沖刷。反之，如果選擇較小的縱坡，就要增加斷面尺寸，控制面積可以增大，但要增加工程量，而且在地面坡度較陡的地段，需要修建較多的聯接建筑物，增加工程投資。
　　影響渠道縱坡的因素很多，如灌區地形、地質和土壤條件，渠中水流含沙量，以及渠道設計流量大小等。因此應考慮主要問題，兼顧次要問題。如含沙量大時，應著重考慮泥沙淤積問題，選擇較大縱坡，避免渠道淤積。又如，要求渠道能自流控制較大的面積時，應選小一些的縱坡。此外，為了避免修筑過多的建筑物，渠道縱坡還應與地形坡度相適應。
　　龜石灌區渠道含沙量不大，渠道斷面采用砼或石料襯砌后，渠道的設計流速易滿足不沖不淤條件，應著重考慮節省工程量問題。設計時盡量順著原來的縱坡，并兼顧做到縱坡統一，干渠力求一坡到底，支渠縱坡種類宜少不宜多，地形急劇變化段修建必要的聯接建筑物，如跌水或陡坡，避免出現大量深挖高填情況。當不同坡比之間優缺點比較困難，難于選擇最優坡比時，應擬定幾個縱坡坡比，進行工程量、投資比較，選出最優坡比。
　　
　　4襯砌型式設計
　　根據龜石灌區的總體規劃及《灌溉與排水工程設計規范》（GB50288—99），龜石灌區渠系水利用系數必須達0.55以上，渠道的允許最大滲漏量約0.1m3/(m2•d)。根據渠道允許最大滲漏量及襯砌使用年限（按30年設計），對獅洞干渠11+183斷面我們分別選擇了M7.5漿砌石、M7.5漿砌磚襯砌與現澆C15砼襯砌方案比較。
　　通過選擇方案比較，現澆混凝土防滲襯砌方案具有投資較省、施工工藝簡單、速度快、施工質量易控制、使用壽命長等優點，因此推薦盡量采用C15混凝土對渠道底板、內邊坡進行三面襯砌防滲。結合實際情況和經濟比較，首先應考慮渠道安全穩定、施工保證上是否可行，若可行應優選選擇投資省的襯砌方案。對坡比比較陡段和渠道比較寬的渠段、填方段均選擇M7.5漿砌石襯砌型式；渠道水深較淺、渠底比較窄的支渠尾段及小渠道選用M7.5漿砌磚襯砌；對土渠、傍山渠段渠寬較窄部位及其它情況均采用現澆C15混凝土防滲襯砌。
　　                                         渠道襯砌方案比較表


　　2.質量好
　　 缺點 1.投資大 1.只適用低坡段
　　2.投資大 1.養護時間長
　　5結語
　　灌區渠道設計是一個反復試算優化的過程，很多參數要靠設計人員自己擬定，而且參數之間又相互聯系，一個參數改變就可能導致其它參數跟著改變。通過合理的選擇參數及斷面型式可以縮小試算范圍，快速選出較優斷面，減小設計人員工作量。以上理論經驗的應用，在龜石灌區這樣的大型灌區上取得了預期效果，多、快、好、省地完成了設計。
　　
　　參考文獻
　　[1]GB50288—99,灌溉與排水工程設計規范[P]
