摘　要　本文主要對超大型地下室底板、壁板和頂板的分縫原則、分縫構造措施及分縫原理進行分析以供同行參考。

　　關鍵詞　地下室,伸縮縫,分縫,底板

　　1.前言:目前很多工程出現超大型的地下室，其長度可達到200m甚至300m。按照《高規》第4.3.12條的規定，伸縮縫的最大間距不宜超過55m(框架結構)和45m(剪力墻結構);同時《高規》第4.3.13條也規定了當采取適當?shù)臉?gòu)造措施和施工措施減少溫度和混凝土收縮對結構的影響時，可適當放寬伸縮縫的間距。而實際上，目前很多設計都突破了《高規》第4.3.12條的規定，也有較多成功的經驗。

　　地下室不受日照的影響，季節溫差的影響比上部結構小，因此分縫間距可比上部結構更大一些，一般來說，只要采取適當?shù)募夹g(shù)措施將地下室的不分縫長度放寬至120～150m是可行的。

　　但目前有不少住宅小區將整個小區的地下室全部連通，地下室的長度達到200甚至300米，給地下室的結構設計帶來一定的難度，一般來說會將超長的地下室按一定間距分縫處理。南方地區地下水位較高，地下室有防水要求，分縫處特別是底板分縫處的防水處理較為困難，地下室側壁和頂板的防水處理則較容易實現。下面介紹處理此類超長地下室的技術措施。

　　2.　底板技術措施

　　2.1　分縫原則

　　底板不分縫的最大長度一般控制在100～150m，如超出此值則建議分縫，分縫間距一般控制在100m以內。分縫間距與底板受約束的情況有關。如底板下為堅硬土層或巖層，底板變形會受到巖石的摩擦約束，此時應將分縫間距適當減小，必要時需采取措施(如采取柔性防水，在底板與巖層間加一層砂層等)減少底板與巖石的摩擦效應，如底板下為較軟的土層，則其約束較小，分縫間距可適當放松。

　　2.2　分縫構造措施

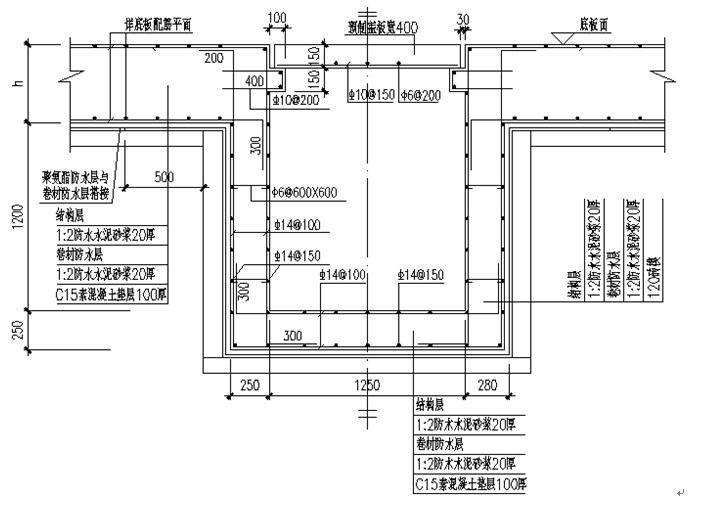

　　地下室底板分縫的構造措施如圖1所示。

　　圖1　地下室底板分縫大樣

　　2.3　分縫原理

　　此節點的原理是將底板分縫部分做成U型結構，利用U型結構的變形能力來抵抗溫差的變形。這種構造在鋼結構中得到普遍的應用，許多暴露在室外的輸水管或者輸氣管線都會采取這種做法。但鋼結構的塑性變形能力較強，鋼筋混凝土結構能否采用這種做法還需仔細驗算。

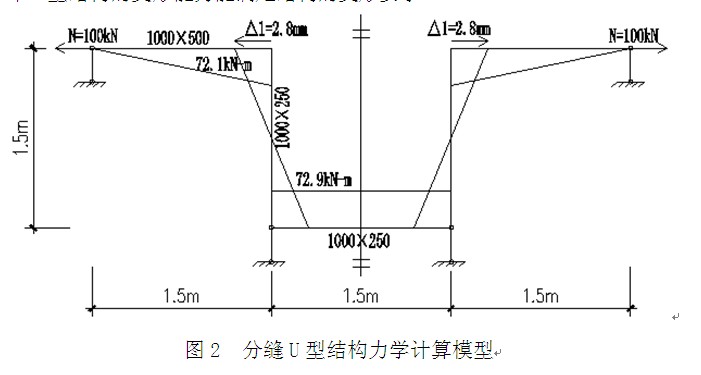

　　分縫U型結構的力學模型如圖2所示。

　　按此計算模型的計算結果如圖2所示。從圖中可以看出，在拉力100kN作用下，結構的變形△1=2.8mm，且結構變形△1與拉力N成正比關系，與U型結構的抗彎剛度EI成反比，在拉力N=100kN作用下，U型結構的彈性彎矩為72.9kN-m，按此彎矩配筋達到Φ14@100，若考慮U型結構配筋不變的情況下讓U型結構板進入塑性狀態，即降低U型結構的抗彎剛度，假設進入塑性狀態后U型結構的剛度取原有剛度的1/3，則△1=3×2.8=8.4mm，這個變形是否能滿足結構變形的需要呢?

　　假設結構的分縫長度為100m，季節溫差200C，假設底板不受約束可以自由變形，則板邊緣的最大變形為△=1×10-5×20×50×103=10mm>△1= 8.4mm。而實際上，板的變形會受到豎向構件(剪力墻、柱)及板底土層摩擦的約束，實際變形應小于此數，粗略地按80%估計，收縮變形△=8mm<△1，即U型結構的變形能力能滿足結構的變形要求。

　　

　　2.4　外防水的構造做法

　　從分析結果看，U型結構為整個底板防水的薄弱環節，在溫差作用下，U型結構受拉節點將進入塑性狀態，轉角處的裂縫寬度可能會增大，滲漏的可能性增大，因此在U型結構外圍做一層卷材防水層能有效地為結構提供保護，同時將U型結構做成排水溝，將可能滲入的水排到集水井再排出。

　　2.5　應用范圍

　　由于U型結構的抗彎剛度對其變形能力成反比，而抗彎剛度與板厚的三次方成正比關系。因此，板厚對變形的影響很大，設計時應盡量減少板厚。一般對一層地庫來說，250厚的最小板厚已能滿足受力要求，對更深的地下室則需慎重計算此板厚是否能滿足受力要求。

　　2.6　需要深入探討的問題

　　1、計算模型簡單地將U型結構的抗彎剛度折減來模擬結構進入彈性狀態，比較籠統。如建立節點的彈塑性計算模型用有限元方法分析將更準確。

　　2、結構實際變形的估算按其自由變形的80%來估算也比較籠統。如何建立合適的模型來計算結構受溫差的變形值得探討。

　　2.7　其它構造措施

　　U型結構只是解決了季節溫差對結構變形的影響，而混凝土本身的收縮需靠設置后澆帶來解決，后澆帶的間距一般不超過40m，而后澆帶一般只能消除混凝土收縮變形的70%，再考慮到底板受到豎向構件及底板底土層的約束，需適當配置通長的抗收縮鋼筋。

　　3.地下室壁板

　　3.1　分縫原則

　　壁板分縫的位置及間距原則上同底板，在底板分縫處壁板也必須分縫，在底板分縫范圍內是否再細分則需看頂板的分縫情況，在頂板分縫處壁板也必需分縫。

　　3.2　分縫技術措施

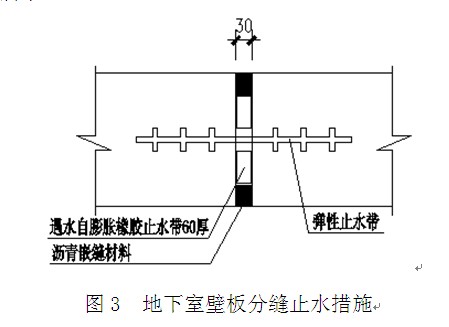

　　壁板分縫技術處理在施工上比較容易實現，可考慮鋼筋完全斷開，節點處理如圖3所示。

　　3.3　其它構造措施

　　①、后澆帶設置，后澆帶間距一般30～40m。

　　②、水平鋼筋配置

　　如按壁板的受力模型計算，水平筋是不起作用的。但由于壁板的養護條件較差，砼收縮較容易產生裂縫，而且考慮到季節溫差的影響，水平向須配置適量的構造鋼筋，水平向總配筋率一般控制在0.4～0.5%之間，鋼筋間距一般不超過150。

　　4.　地下室各層平面分縫處理

　　地下室各層分縫的位置及間距可同底板及壁板，由于不涉及到防水問題，伸縮縫的構造相對容易處理，一般由建筑出具構造做法。由于不涉及到抗震的問題，伸縮縫寬度取30mm即可滿足要求。

　　5.地下室頂板

　　地下室頂板分縫的間距與頂板所處環境有關。如地下室頂板上方有覆土(大于30cm)或有上蓋，其受日照影響的溫差變化不大，分縫間距可以放大一些，可同地下室底板一樣處理。如頂板直接受到日曬的影響，晝夜溫差變化較大，砼的膨脹收縮也較嚴重，則分縫間距應相應減少，同時采取相應的構造措施(如板配通長鋼筋或預應力筋等)。

　　地下室頂板后澆帶的分法同底板和壁板，并應上、下對齊。對較長的地下室一般要求配通長板筋。

　　頂板伸縮縫寬度按規范取值，如不必考慮地震影響則可取30mm寬，其防水做法根據覆土厚度(水壓大小)來確定。

　　6.　結語

　　實際上，關于超長地下室或超長結構的分縫措施因設計人的經驗而異，有部分設計單位將250m長的地下室不分縫，但其計算和構造措施較為復雜，一般會在板中專門配置預應力鋼筋來抵抗溫度應力，其造價也會增加，施工也較為復雜。考慮到地下室的使用要求盡可能不出現滲水，在沒有可靠的計算依據和工程經驗的前提下，超長地下室的分縫處理可按照上述原則執行。
