[摘 要]：眾所周知，梁柱節點的受力情況比較復雜，作為高層建筑框架中的特殊部位，我們經常會在高層建筑施工中遇到一些問題。本文筆者結合多年的工作經驗，對梁柱節點混凝土施工提出了幾點技術措施，經供參考。

　　[關鍵詞]：高層建筑,梁柱,節點施工,措施

　　0 引言

　　作為高層建筑框架中的特殊部位，梁柱節點的受力情況比較復雜。它不僅是梁的支座，接受本層梁所傳遞過來的剪力、彎矩和扭矩，作為柱的一部分還起到了傳遞內力的作用。本文筆者結合多年的工作經驗，提出了工程施工中常常會遇到的三點問題：

　　(1)框架結構頂層端節點的鋼筋一般用什么形式的搭接，尤其是當伸入梁內的柱外側縱筋截面面積大于其全部縱筋的65%時，梁柱鋼筋應該怎樣搭接;

　　(2)梁柱混凝土強度相差高出一個等級時，節點區的混凝土施工問題應該如何解決;

　　(3)梁柱節點處裂縫控制問題。高層建筑框架施工中梁柱節點處施工是一個著重點，本文筆者結合多年的工作經驗，提出了幾點高層建筑施工的注意事項。

　　1 高層建筑框架結構頂層端節點的鋼筋搭接方法

　　框架結構頂層端節點的鋼筋搭接方有以下兩種：柱頂搭接和梁內搭接。

　　1. 1 梁柱鋼筋的梁內搭接

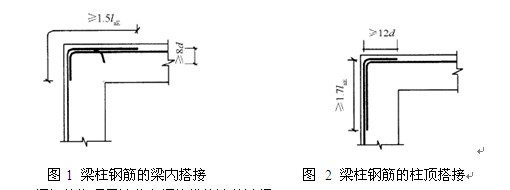

　　如果工程現場水平構件和豎向構件分開澆筑，那么混凝土施工縫應設置在梁底截面，梁柱的鋼筋搭接應在梁高度范圍內。搭接接頭區段沿著節點外側和梁頂布置，長度≮1.5laE，并且要求伸入梁內的柱外側縱向鋼筋的截面面積≮柱全部縱筋的65%。梁寬以外的柱外側縱筋，則應沿著節點從頂部延伸至柱內邊并向下彎折8d后切斷(d為鋼筋直徑)。當柱頂有現澆板且其厚度≥C20時，梁寬以外的柱外側鋼筋伸入板內錨固。梁上部縱向鋼筋沿節點上以及外側延伸彎折至梁底部截斷(如圖1所示)。

　　1. 2 梁柱鋼筋的柱頂搭接

　　采用柱頂搭接時，搭接區段一般為直線段，接頭面積是100%，并且處在高應力位置，鋼筋下伸的搭接長度取1. 7laE，柱筋延伸到柱頂后向節點彎折后切斷，水平段的投影長度≮12d(如圖2所示)。

　　1. 3 框架結構頂層端節點鋼筋搭接法的選擇

　　實際工程施工中，通常梁內搭接法使用的比較多。但當有些柱寬和屋面梁寬相差比較大的時候，如果使用梁內搭接法，那么伸入到梁內的柱外側縱筋截面面積將小于柱外側全部縱筋的65%，那么，我們應立即考慮使用柱頂搭接法。但是柱頂搭接法不太適用于梁寬大于柱寬的扁梁框架結構，這是因為扁梁框架結構中一部分的鋼筋無法在柱內搭接，如果水平構件和豎向構件分開澆筑的話，混凝土的施工縫則要設置在柱上部梁底截面下，容易造成施工縫靠近柱中部，不利于柱今后的受力。所以，當施工中采用柱頂搭接法時，水平構件和豎向構件應同時澆筑。

　　2 梁柱節點處混凝土的澆筑

　　2. 1 結構設計和施工中存在的問題

　　一般來說，高層建筑混凝土結構的梁板設計強度低于柱混凝土設計強度的狀況很常見，同時，由于建筑高度的不斷增加，雙方的差距也會越來越大。這一部分主要處于高層建筑的下部分。為滿足柱的軸壓比要求，且必須同時控制柱的截面不過大，那么就應當使用高等級混凝土;但是，對于以彎曲為主的梁和板來說的話，高強度等級的混凝土是不太適宜的，一是由于對構件承受混凝土收縮應力和溫度應力等不利，二是由于梁板抗彎承載力的貢獻不夠明顯。梁柱節點區混凝土澆筑施工在實際中也是一個常見問題。一般按照建筑設計要求：當梁柱混凝土強度10 MPa以上，梁柱節點區混凝土依據高等級施工;而當梁柱混凝土強度等級相差 5MPa 時，梁柱節點區混凝土可以依據低等級施工。

　　2. 2 梁柱節點處混凝土施工的技術措施

　　首先，梁柱節點區與梁板分開澆筑的時候，如果現場沒有一個嚴格的組織措施，接槎處很容易形成冷縫。為了保障梁柱節點處混凝土的施工質量，在設計時應充分考慮實際工程施工中的困難，盡量簡化程序;施工單位必須充分領會設計者的設計意圖，并以科學合理地方式組織施工。

　　(1)結構設計方面

　　對于高層建筑混凝土結構的垂直和水平構件的混凝土強度等級，要有一個合理的取值。一個是整個項目的垂直構件的混凝土強度等級種類不宜過多，并且和垂直構件截面的變化要錯層同步;二是水平構件混凝土強度等級取值應滿足規范要求，同時與垂直構件進行匹配，簡化施工，盡量減少梁柱節點區單獨澆筑混凝土。

　　(2)現場施工方面

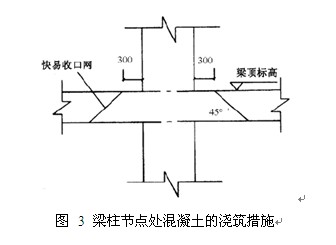

　　為了做好梁柱兩個不同等級混凝土在同一個澆筑面的接槎，在組織流水段澆筑時，我們可以根據澆筑面的寬度以及澆筑的速度，分別計算出梁柱節點區混凝土以及梁板混凝土的體積，并認真安排好兩種等級混凝土的用車量，再計算出各自所需要澆筑的時間，以確定在2h內完成兩種混凝土的接槎。另外，確保低等級混凝土不能流入高等級混凝土中。對于這種情況，我們可分為2 個班組進行施工，一個班組用塔式起重機澆筑柱(梁柱節點區)，一個班組隨輸送泵澆筑梁板，同時要在梁板混凝土接近柱邊前，先澆筑柱(梁柱節點區)混凝土。為了避免梁板混凝土流動太快從而造成低等級混凝土流入梁柱節點區，我們可以在柱外側 30cm 位置處采取用快易收口網進行隔離(見圖3)。

　　3. 3 梁柱節點處的防裂措施

　　一定厚度的混凝土保護層，對于鋼筋的黏結錨固是很有幫助的，同時混凝土的堿性環境可以使包裹在其內部的鋼筋形成表面鈍化膜而不被銹蝕，這是結構耐久性必不可少的條件;但是一個厚厚的保護層很容易產生梁柱節點處的混凝土裂縫問題。所以在施工期間，我們一般會通過增加構造鋼筋，提高梁柱節點的抗裂性。

　　(1)框架角節點處裂縫控制措施

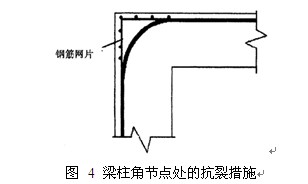

　　高層建筑框架結構的頂層角節點處，由于加工方面的原因，常常會出現角節點外側鋼筋保護層太厚的情況，此時，必須加設鋼筋網片，提高角節點處的抗裂性(如圖4)所示。

　　(2)柱邊和梁邊平齊時梁側裂縫控制措施

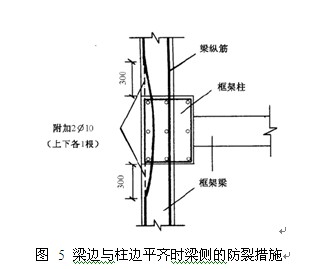

　　當框架梁與柱相交時，梁的縱向鋼筋要在柱的縱向鋼筋內側。尤其是當柱邊和梁邊平齊的情況下，為了保證柱的縱向鋼筋的位置，梁上下層外側的縱向鋼筋到柱的位置時要沿著水平方向稍微的彎折，放在柱筋的內側，此時就需要在彎折的地方加設附加2φ10的鋼筋(如圖5所示)。

　　4 梁柱節點的模板施工

　　模板支設是高層建筑框架梁柱節點施工中的著重點。例如，在施工現場梁柱節點模板散支散拼就很容易出現拼縫不嚴、尺寸參差不齊和表面不平整等質量問題。所以，我們應采用場外預制成型模板的方式。比如，我們可以根據柱的四個角把18mm厚的膠合板與方木制成M形的定型模板4片，也可以根據柱與梁截面的寬度把18mm厚的膠合板與方木制成U形的定型模板4片。使用定型模板對梁柱節點處施工，不但節省人工、提高了模板的周轉次數，并且保證了工程的施工質量。

　　參考文獻：

　　[1] 黃馳. 淺談高層框架梁柱節點施工存在的問題及控制措施[J]. 中國新技術新產品,2012 3.

　　[1] 陳偉庭. 對梁柱節點混凝土施工技術的探討 [J]. 廣東建材, 2011 08.
