摘 要：本文主要闡述了污水處理的特點及難點，提出了污水處理工藝設計，并結合作者多年的工作經驗，對AAO污水處理工藝流程以及各主要構筑物工程設計相關參數進行了分析。對今后類似的工程設計具有一定的借鑒意義。

　　關鍵詞：污水處理,工程,設計,構筑物

　　1 工程概況

　　本污水處理廠規劃用地面積約12km2，分兩期建設，總規模為30萬m3/d( Kz=1.3)，近期工程設計規模為10萬m3/d，雨季合流污水規模為18萬m3/d;而遠期工程設計規模為20萬m3/d，雨季合流污水規模為30萬m3/d。納污范圍內服務面積約60km2。污水廠出水水質執行GB 18918-2002城市污水處理廠污染物排放標準的一級A標準;大氣污染物排放執行GB 18918-2002的二級標準; 污泥直接濃縮脫水外運處置，含水率小于80%。污水廠總進水管道為φ2 000鋼筋混凝土管，出廠尾水排放管為φ1 800排入附近河流，作為河流的生態補水，尾水排放管長度約1100 m。

　　2工程污水處理的特點和難點

　　本工程污水處理的特點和難點主要有:(1)本工程出水排放標準較高，由于SS，BOD5，CODCr，TP等污染物均可通過三級深度處理去除，而化學加藥、過濾等三級處理手段對 TN 的去除是基本無效的，只有通過強化生物處理手段進行去除。(2)有限碳源的合理分配問題，解決近期進水碳源可能較低的問題。(3)近期雨季合流污水對污水廠水量水質的沖擊問題。(4)雨季合流制污水 SS 值和含砂量較高的問題。以上問題是本工程技術路線重點考慮的技術問題。

　　3 工藝流程

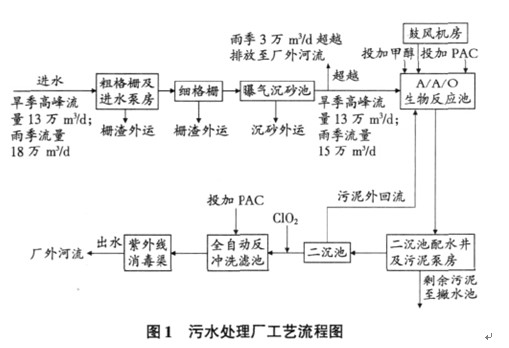

　　本工程設計為了滿足進水水質的變化和雨季合流污水量的沖擊，推薦采用AAO污水處理工藝(見圖1)，該工藝具有水質水量變化及負荷沖擊適應性強、處理效果穩定可靠、運行模式靈活等優點。二級處理出水后采用三級深度處理(微絮凝過濾)和紫外線消毒+ClO2輔助消毒。污泥處理采用機械離心濃縮脫水一體機，除臭采用生物除臭工藝，對全廠有惡臭產生的構筑物進行加蓋除臭，最大限度降低污水廠的生產運行對周圍環境的影響。

　　4 各段主要構筑物工程設計及設計參數

　　4.1 預處理構筑物設計

　　預處理構筑物包括粗格柵及進水泵房、細格柵及曝氣沉砂池，主要功能包括:

　　1) 去除污水中較大漂浮物，并攔截直徑大于20mm的雜物，以保證潛水泵正常運行，將污水進行提升后，使污水籍重力依次流過處理構筑物，以保證污水廠正常運轉( 粗格柵及進水泵房);

　　2)去除污水中較大漂浮物，并攔截直徑大于6mm的固體物，以保證生物處理及污泥處理系統正常運行，同時去除污水中比重大于2.65，粒徑不小于0.2mm的砂粒，使無機砂粒與有機物分離開來，便于后續生物處理，兼帶除油撇渣功能(細格柵及曝氣沉砂池)。

　　設計參數:

　　1) 粗格柵及進水泵房。地下式鋼筋混凝土結構，格柵采用輕質加罩除臭; 內凈尺寸: L×B=23m×22.6m，池深10.5m。主要設備為: 2臺鋼絲繩格柵除污機;單臺過柵流量:Qmax=1.04m3/s。4臺潛污泵，單泵性能參數:流量:580L/s，揚程:13.5m，功率:125kW。

　　2) 細格柵及曝氣沉砂池。鋼筋混凝土構筑物，內凈尺寸: L×B=16.8m×10.8m。停留時間:近期旱季污水停留時間:約5.8 min(高峰流量);近期雨季合流污水停留時間:約4.2 min。曝氣沉砂池共兩格，單格凈寬4.0m，設計有效水深2.7m，有效長度24m。曝氣量按0.2 m3空氣/m3污水配置，在細格柵的架空渠道下設鼓風機房間，內設3臺羅茨風機(2用1 備)，單機風量750m3/h，風壓4.5m，功率15kW。

　　4.2 水處理構筑物設計

　　水處理構筑物主要為 A/A/O 生物反應池，主要功能為在生物反應池中營造厭氧、缺氧、好氧環境，利用生物反應池中大量繁殖的活性污泥，降解水中污染物，以達到凈化水質的目的。本構筑物也是本污水處理廠工程的核心部分。

　　設計參數:

　　1) 生物反應池。內凈尺寸: L×B×H=100 m×88.8m×7.0m。設計參數:設計流量:10萬m3/d，最低水溫:15℃最高水溫:25℃，系統設計泥齡:13d,污泥負荷:0.07kgBOD5/( kgMLSS·d)，容積負荷:0.245 kgBOD5/(m3·d)，MLSS:3.5 g/L，MLVSS:2.45g/L，污泥生成系數: 1.1 kgMLSS/( kgBOD5·d) ，有效水深: 7.0 m，總水力停留時間: 13.46 h，高峰時供氣量:24167m3/ h，氣水比: 5.80∶1，剩余污泥量:15.4 t/d。

　　2)二沉池。周進周出二沉池: 直徑38 m，共4 座。單池流量: Qmax=1354m3/ h，最大表面負荷( 雨季) : qmax= 1.38m3/(m2·h)，最大表面負荷(旱季):qmax=1.19 m3/( m2·h)，平均表面負荷( 旱季):qav=0.92 m3/( m2·h)，池邊有效水深:4.0m，設計流量停留時間:3.4hr，平均流量停留時間:4.4hr。

　　4.3 深度處理構筑物設計

　　深度處理構筑物包括自動反沖洗濾池、紫外線消毒渠，其主要功能為:

　　1)通過過濾進一步去除二沉池出水中的污染物質，確保污水處理廠的出水達標。

　　2) 殺滅細菌，使細菌指標達到國家排放標準。

　　設計參數:

　　1) 自動反沖洗濾池。濾池單元數: 1座，每座分4條廊道; 設計規模: 5417m3/h(旱季高峰);單池濾池單元面積:169.4 m2;單池結構尺寸:34.77m×4.9m×1.5 m;設計濾速:8.0m/h(高峰)，9.23 m/h(雨天)。

　　2) 紫外線消毒渠。內凈尺寸: L×B=13.0m×5.54m;Qmax=5417m3/h;BOD5:10mg/L;SS:10mg/L;進水糞大腸菌群數106個/L～107個/L;出水糞大腸菌群數小于103個/L。

　　4.4 污泥處理構筑物設計

　　污泥處理構筑物主要包括污泥濃縮池、污泥濃縮脫水機房及料倉，主要功能為:

　　1) 儲存一定量污泥，保證脫水裝置穩定運行，撇除污泥內游離水，縮小污泥體積。

　　2) 降低污泥含水率，減少污泥體積，幫助污泥固化并外運。

　　設計參數:

　　1) 污泥濃縮池。2座直徑8m圓池，進泥量:16.8 TDs/d( 旱季)，20.2TDs/d( 雨季);進泥含水率:99.3%;進泥體積: 2400m3/d(旱季)，2880m3/d(雨季);出泥含水率:98.5%;出泥體積:1120 m3/d(旱季)，1344m3/d(雨季);停留時間:3.5h(旱季)，2.9h(雨季)。

　　2) 污泥濃縮脫水機房及料倉。構筑物外尺寸:30m×15.2m，層高11.7m。污泥量:16.8TDs/d(旱季)，20.2TDs/d(雨季);進泥含水率: 98.5%;進泥體積:1120m3/d(旱季)，1344m3/d(雨季);出泥含固率:≥20%;出泥體積:84m3/d(旱季)，101m3/d(雨季)。

　　5 結語

　　本污水處理廠工程是一座較大規模的污水處理廠，所采用的工藝必須是成熟、可靠的，同時也要考慮工藝的先進性、運行的穩定性、調整的多樣性和出水的安全性。推薦的 AAO 系列處理工藝可衍生出多種運行模式，如改良AAO可強化除磷，倒置AAO處理工藝可強化脫氮效果，每個工藝均各有特點，適用于不同的環境和工況。

　　參考文獻:

　　[1].丁海燕，李圣發.姜堰市城區污水處理廠的設計與運行[J].山西建筑，2010.
