摘要：結合筆者施工臨時用電監督管理工作以及現場發現的問題，對《施工現場臨時用電安全技術規范》（JGJ46-2005）的部分強制性條文以及現場容易出現的問題進行探討。
　　關鍵詞：施工臨時用電，TN-S保護系統，漏電保護
　　
　　建設部頒布的《施工現場臨時用電安全技術規范》（JGJ46-2005）（下稱《技術規范》）自2005年7月1日起實施至今已有4年多，該規范對保證施工現場臨時用電的安全管理和實施起到極其重要的作用，但從施工現場實際情況來看，仍有很多不規范的地方，甚至違反《技術規范》的強制性條文。筆者結合從事的施工臨時用電監督管理工作、現場發現的問題以及有關設計規范的規定，通過現場案例分析，對《技術規范》的部分強制性條文進行探討。
　　第1.0.3條：建筑施工現場臨時用電工程專用的電源中性點直接接地的220/380V三相四線制低壓電力系統，必須符合下列規定：
　　1．采用三級配電系統；
　　2．采用TN-S接零保護系統；
　　3.采用二級漏電保護系統。
　　采用三級配電系統:這和低壓配電設計的要求是一致的，即配電系統一般不大于三級。配電箱分級設置：一級配電箱，即總配電箱（柜），一般位于施工現場變電所低壓配電房；二級配電箱，即分配電箱，一般負責一個供電區域；三級配電箱，即開關箱，負責末端用電設備的配電。三級配電層次清楚,便于管理和查找故障。三級配電系統的開關整定電流應上下級配合，不應越級跳閘，擴大停電范圍。現場常見問題：
　　（1）低壓配電大于三級，在三級配電箱后隨意增加配電箱，給用電管理帶來困難，不便于查找故障點。
　　（2）為了節省投資，一級或二級配電干線在中部或以后負荷會減少，就將干線截面變小，而且變截面處不設相應的保護開關，給線路運行帶來安全隱患。因?yàn)楦删�截面變小但不設保護開關，一旦該段線路過負荷但又沒有上一段干線的設計負荷，干線的保護開關不會跳閘，小截面的干線將處于過熱狀態，會加速線路老化，降低絕緣性能引發線路火災。
　　（3）上下級開關整定值不配合或電纜（線）的選用與開關不配合。上下級開關整定值不配合，如下級開關整定值大于或等于上級開關，會導致越級跳閘，擴大故障范圍，造成不必要的損失。為了節省投資，選用的電纜（線）的載流量小于開關電流整定值，導致電纜（線）過負荷但線路的保護開關不跳閘，引發線路火災。
　　TN接地系統是指電力系統有一點直接接地，用電設備的外露可導電部分通過保護線和該點連接。其中在系統中中性線N線和保護線PE線都是分開的，即TN-S系統。如下圖所示。
　　
　　

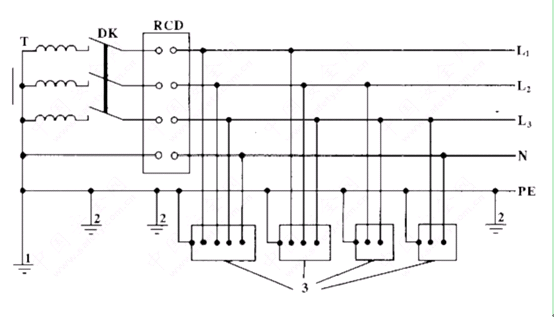

　　                                                                圖1專用變壓器供電時TN-S接零保護系統示意
　　1－工作接地；2－PE線重復接地；
　　3－電氣設備金屬外殼（正常不帶電的外露可導電部分）；T-變壓器
　　
　　TN-S系統安全性及可靠性較高，由于中性線N線和保護線PE線是獨立設置，正常情況下，PE線不帶電，當用電設備發生對地短路或者漏電的情況，故障電流通過PE保護線流向大地，由于PE保護線電阻小，線路短路電流較大，可使保護電器迅速動作，起到保護線路和防止觸電的作用。
　　TN-S系統實施辦法：在變電所變壓器低壓側或供電部門提供的總電源進線側將零線N線接地后再分成工作零線N線和接地線PE線，與三條相線形成三相五線制。工作零線N線和接地線PE線分開后不得再連接，在配電箱（柜）內單獨設置接線端子，PE線應采用黃綠雙色線，PE線不得裝設任何開關及熔斷器，PE線的截面選擇應嚴格按《技術規范》第5.1.8條或《低壓配電設計規范》(GB50054-95)第2.2.9條選用，不得小于相線截面的50%。現場常見問題：
　　（1）設計沒有理解系統定義，不按PE、N線嚴格分開，甚至無PE線，變成了TN－C系統。
　　（2）接地線PE線不按規定選用黃綠雙色線，PE線截面小于相線截面的50%。配電箱（柜）內不設單獨的接線端子，分支線直接絞接。
　　（3）接地裝置的接地電阻達不到規范要求。根據《民用建筑電氣設計規范》（JGJ16-2008）第12.5.1條及第12.5.2條規定，變壓器高壓側不接地系統中高壓與低壓電力裝置共用的接地裝置接地電阻不宜超過4歐姆，低壓電力網中，電源中性點的接地電阻不宜超過4歐姆。
　　（4）變壓器低壓側中性點接地線截面偏小。以630kVA的D,yn11接線型式的變壓器為例，根據《民用建筑電氣設計規范》（JGJ16-2008）第12.6.3條規定，低壓側中性點接地線應選用50X5的鍍鋅扁鋼，而實際中多選用較小截面的接地扁鋼。
　　第8.2.10條：開關箱中漏電保護器的額定漏電動作電流不應大于30mA，額定漏電動作時間不應大于0.1s。
　　使用于潮濕或有腐蝕介質場所的漏電保護器應采用防濺型產品，其額定漏電動作電流不應大于15mA，額定漏電動作時間不應大于0.1s。
　　第8.2.11條：總配電箱中漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA*s。
　　一級配電中的漏電保護開關，動作電流與動作時間的乘積不大于30毫安秒。三級配電中的漏電保護開關用于人身直接觸電的保護，其動作電流不大于30毫安，動作時間不大于0.1秒。現場常見問題：
　　（1）一級配電不按要求裝設漏電保護開關。
　　（2）漏電保護開關動作電流和動作時間未按要求選擇。
　　第3.1.4條：臨時用電組織設計及變更時，必須履行“編制、審核、批準”程序，由電氣工程技術人員組織編制，經相關部門審核及具有法人資格企業的技術負責人批準后實施。變更用電組織設計時應補充有關圖紙資料。
　　第3.1.5條：臨時用電工程必須經編制、審核、批準部門和使用單位共同驗收，合格后方可投入使用。
　　現場常見問題：
　　（1）臨時用電組織設計往往由施工技術人員完成，技術人員設計水平不高，編制過程沒有嚴格按照電氣設計的規范要求，包括負荷計算、開關、導線電纜截面的確定等，存在違反規范的情況。
　　（2）為了節省投資，違反規范、按經驗實施等，如導線電纜截面的選擇未考慮保護開關電流整定值、環境溫度、導線工作溫度及敷設方式的影響，簡單地按照電纜手冊的額定載流量來選用，會導致選用的導線電纜截面偏小，存在線路火災隱患。
　　以電力電纜截面的選擇為例，按照《電力工程電纜設計規范》（GB50217－2007）第3.7.2條規定，10kV及以下電纜載流量按照下列使用條件差異影響計入校正系數：環境溫度差異、直埋敷設時土壤熱阻系數差異、電纜多根并列的影響、戶外架空敷設無遮陽時的日照影響。以直埋電纜為例，假設四根電力電纜并行敷設，電纜間距為100mm，查表D.0.4,電纜載流量的校正系數為0.8，電纜載流量的下降幅度不容忽視。
　　第7.2.3條：電纜線路應采用埋地或架空敷設，嚴禁沿地面明設，并應避免機械損傷和介質腐蝕。埋地電纜路徑應設方位標志。
　　現場常見問題：地面臨時明敷線路較多、較亂，存在隱患；埋地線路敷設不嚴格按照施工圖集執行，埋深不滿足規范要求；埋地電纜路徑不設方位標志或設置不清晰，給線路的維護和管理帶來不便。例如電纜埋地穿管敷設，按照《電力工程電纜設計規范》（GB50217－2007）第5.4.5條規定，地中埋管距地面深度不宜小于0.5m。
　　第10.2.2條：下列特殊場所應使用安全特低電壓照明器：
　　1．隧道、人防工程、高溫、有導電灰塵、比較潮濕或燈具離地面高度低于2.5m等場所的照明，電源電壓不應大于36V；
　　2．潮濕和易觸及帶電體場所的照明，電源電壓不得大于24V；
　　3．特別潮濕場所、導電良好的地面、鍋爐或金屬容器內的照明，電源電壓不得大于12V。
　　現場常見問題：隧道、地下室等比較潮濕的場所的照明電源采用交流220V供電，燈具離地面高度低于2.5m以及金屬容器內的作業照明時未采用安全電壓供電，為了節省成本，燈具的防護等級亦不滿足要求，甚至選用可直接接觸金屬帶電體的燈具，如簡易安裝的鹵鎢燈，燈頭導體可直接觸及，存在施工人員觸電的危險。
　　除了以上針對違反《技術規范》強制性條文提到的問題，現場還有一些比較普遍的問題，如施工用電的配電箱防護等級不滿足要求，導線與開關以及導線之間不按規范、規程連接，導線的截面過小引起線路壓損超出允許范圍等。以筆者現場經歷的案例為例，某一施工臨時變壓器容量為630KVA，低壓側設備啟動時最大持續電流約600A，變壓器至用電設備線路長約300m，導線選用2(BVV-3×150+1×70)架空明敷，供電線路安裝運行后發現線路末端電壓約為360V，線路壓損超過10％，導致用電設備無法正常啟動及工作。經分析原因，為施工用電設計時未嚴格按照手冊及規范計算，為了節省投資，選用的導線截面過小，引起線路壓損過大。按現場參數，查《民用建筑電氣設計手冊》表6.3.3-1，得線路每A•km電壓損失為0.099×0.5＝0.050，線路末端總電壓損失為600A×0.3km×0.05=9%,大大超出5%的標準。按照手冊重新計算，導線至少需選用3(BVV-3×240+1×120)，由于改線增加投資較大，需采用調整變壓器位置或在線路末端增加自動調壓器的辦法，給施工帶來極大的不便，也增加了投資、影響了工期。
　　為了解決上述施工現場容易出現的問題，消除安全隱患，需要施工單位、建設單位、監理單位、質監部門等有關部門嚴格執行《技術規范》，在施工臨時用電的設計、施工、監理、管理等各個環節嚴格把關，加強技術人員對電氣設計手冊及規范的學習，避免違規現象，加強對施工人員的用電安全教育。規模較大的項目施工臨時用電一般都比較規范，但是一些規模比較小的項目，施工臨時用電則容易出現問題，這需要施工單位引起注意，無論項目規模大小，都要滿足規范要求。希望通過本文的探討，能對于施工臨時用電的安全管理起到一定的促進作用。
　　
　　
　　
