摘要：本文用VirtuoZoNT版數字攝影測量軟件結合本人的工作來具體說明航測數字化成圖作業過程及其相關技術。
　　關鍵詞：航空攝影測量；航測數字化成圖；VirtuoZo
　　0引言
　　隨著計算機技術及其應用的發展和數字圖像處理、模式識別、人工智能、專家系統以及計算機視覺等學科的不斷發展，攝影測量學已由模擬攝影測量和解析攝影測量階段進入數字攝影測量階段。數字攝影測量不但能提供現勢性很強的基礎地理信息，而且是一個集成度高，適應性強的平臺，眾多的學科都可以在此平臺上構筑起自己的框架，具有誘人的應用前景。
　　1概述
　　1.1航空攝影測量及其任務
　　航空攝影測量是從飛機上對地面作有計劃的攝影，然后根據航攝像片提供的圖象信息，在特定的航測儀上測制各種比例尺地形圖的一種攝影測量技術。常被簡稱為航測。航測的主要任務是利用航攝像片測制各種比例尺地形圖，建立地形數據庫，并為各種地理信息和土地信息提供基礎數據。
　　1.2航空攝影測量的過程

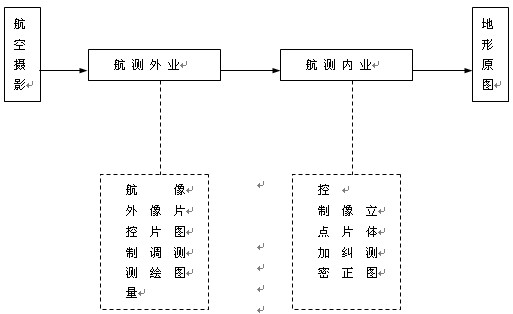

　　圖1航空攝影測量的過程框圖
　　
　　2VirtuoZo系統
　　VirtuoZo全數字攝影測量系統是一個功齊全、高度自動化的現代攝影測量系統，能完成從自動空中三角測量(AAT)到測繪各種比例尺數字線畫地圖(DLG)，數字高程模型(DEM)，數字正射影像圖(DOM)和數字柵格地圖(DRG)的生產。VirtuoZo等數字攝影測量系統改變了我國傳統的測繪模式，提高了生產效率，在國民經濟建設各部門得到了廣泛的應用。
　　2.1VirtuoZo系統的組成
　　VirtuoZo全數字攝影測量系統由以下幾個部分組成：
　　(1)高精度影像掃描儀(2)高檔微機(VirtuoZoNT版本)(3)液晶立體眼鏡和紅外線發生器
　　(4)手輪、腳盤(5)大幅面高分辨率的影像輸出設備
　　(6)全數字攝影測量軟件VirtuoZo及系統平臺WindowsNT操作系統
　　2.2VirtuoZo系統的特點
　　全數字攝影測量系統VirtuoZo具有以下特點：
　　(1)全軟件化設計(2)高度自動化(3)正射影像等操作，基本上不需要人工干預，可以批處理地自動進行。(4)高效率(5)靈活性(6)通用性(7)采集三維基礎地理信息的理想平臺
　　2.3VirtuoZo系統工作流程總圖
　　
　　圖2工作流程總圖
　　3VirtuoZo航測數字化成圖作業
　　Virtuozo航測數字化成圖作業過程：數據準備、空三加密、創建立體模型、生成核線、數字化立體測圖、接邊輸出。
　　3.1數據準備
　　(1)作業區域圖幅資料收集：原始航攝資料的收集，有關的設計規范要求的收集，已有數據的利用等。
　　(2)基礎控制測量：基本技術要求，平面坐標系高程系的確定。
　　(3)野外像控點測量：野外像控點布點原則及方案。
　　3.2航測空三加密
　　解析空中三角測量是用攝影解析法確定區域所有影像的外方位元素。即根據影像上量測的像點坐標及少量控制點的大地坐標，求出未知點的大地坐標，使得已知點增加到每個模型中不少于四個，然后利用這些已知點求解影像的外方位元素，因而也稱攝影測量加密。通俗的講空三加密就是利用少量的野外像控點的大地坐標，求出未知點的大地坐標，使得已知點增加到更多，然后利用這些已知點求解影像的外方位元素。解析空中三角測量可分為航帶法、獨立模型法和光束法。我院目前用VirtuoZoNT全數字攝影測量系統，采用VirtuoZoNT的空三加密軟件AATM+PATB光束法加密。
　　空三加密在整個航測成圖過程中至關重要，它決定著整個航測成圖的精度，因此在整個過程中要注意每個環節，確保精度。
　　3.3航測內業測圖
　　內業測圖時需要作業員有較強的判讀能力，能夠準確的對地物要素進行采集。測圖時要嚴格遵守規范，另外注意不要丟漏地物，內業一個小疏忽造成的遺漏將對外業調繪造成很大的難度，增加外業的工作量。
　　3.4創建立體模型
　　作完加密后輸出加密點，退出AATM。運行VirtuoZo程序，自動生成測區各立體模型參數，即完成測區所有模型的定向。
　　3.5生成核線影像
　　在定義的作業區域內，按同名核線將影像的灰度予以重新排列，形成按核線方向排列的立體影像。此項操作可批處理進行。
　　3.6立體測圖
　　運行VirtuoZo程序，啟動IGS數字化測圖模塊，以圖幅為單位輸入四角坐標建立矢量文件(*.xyz)，如圖3；裝載立體模型，帶上液晶立體眼鏡即可在立體影像上進行地物的判讀和等高線的勾繪。要判讀準確表示合理，圖面要美觀。自檢后方可由檢查員進行檢查。
　　¬

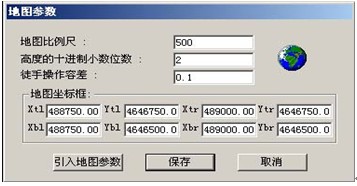

　　圖3地圖參數的設定
　　3.7數據接邊輸出
　　矢量文件*.xyz經檢查完全合格后，進行接邊處理，然后數據輸出。*.xyz→*.dxf。
　　立體測圖只是基礎數據的一種獲取。
　　3.8外業調繪補測
　　(1)外業調繪、補測工作在航內提供的航測初級圖上直接進行。外業調繪人員按規范、圖式、設計書的要求對內業測繪的地物要素及變形地貌定性，同時對航測原圖進行必要的外業檢查、修改及補測。
　　(2)調繪必須反映野外調繪的現狀，對攝影后新增地物、影像模糊地形、被陰影或影像遮蓋地物應到實地補測。
　　(3)具體調繪要求應按照所承攬的任務設計書。階段性調繪結束后要對調繪圖進行100%檢查和驗收，以保證下一工序正常運行。
　　3.9內業編輯
　　內業編輯的工作量主要集中在航測內業立體測圖數據與標準入庫數據之間的圖層與編碼的轉換、拓撲關系的處理、房檐的改正、電桿的連線等等。
　　(1)編輯的目的和要求
　　編輯的目的：將矢量化采集的數據按照圖式要求轉換成規范化的符號。
　　編輯的要求：1)符合正規圖式要求2)點位符號定位準確、規范
